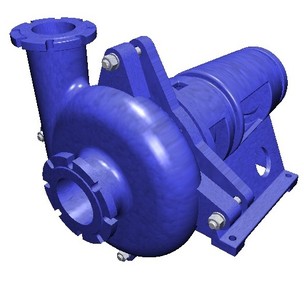

Грунтовый насос 5ГрК-8

Общие сведения о грунтовом насосе 5ГрК-8
Центробежные насосы типа 5ГрК-8, а также агрегаты на их основе - одноступенчатые горизонтальные консольного типа насосы с осевым подводом перекачиваемой среды к рабочему колесу.
В качестве привода насосного агрегата 5ГрК-8 используются общепромышленные электродвигатели.

Насосы типа 5ГрК-8 перекачивают следующие типы сред:
- высообразивные гидросмеси (продукты флотации руд, песчанные смеси, гравийные гидросмеси и др.)
с параметрами:
- температура среды: плюс 5°C - плюс 60°C
- плотность перекачиваемой смеси: не выше 2200 кг/м³;
- pH смеси, которую перекачивает насос: в диапазоне 6-12;
- размер твердых частиц, максимум: 12 мм;
- объемная концентрация частиц: не более 40%;
- твердость частиц: до 11000 МПа.

Насосы типа 5ГрК-8 производят в соответствии с требованиями ТУ3631-003-53836603-2007 и предназначены для использования в разных отраслях промышленности - металлургической, горнорудной, строительной и др.

Грунтовый насос типа 5ГрК-8 можно эксплуатировать как внутри отапливаемого помещения, так вне его, под навесом, при условии, что температура окружающего воздуха находится в диапазоне минус 20°C - плюс 40°C.

Центробежный насос модификации 5ГрК-8 однокорпусной с изностостойкой футеровкой деталей проточной части. Изностойкая футеровка (корундирование) применена к внутренней поверхности корпуса насоса, что значительно увеличивает срок службы насоса.
Насос комплектуется рабочим колесом из сплава ИЧХ28. Для уплотнения вала насоса используется сальник с подводом промывочной воды.

Условное обозначение и параметры насоса 5ГрК-8:
- Гр - грунтовый насос;
- К: футеровка коррундом на органической связке внутренней поверхности корпуса насоса;
- подача: 160 м³/час;
- напор: 32 м;
- допускаемый кавитационный запас: до 4,5 м;
- диаметр рабочего колеса: 325 мм;
- КПД насоса: не менее 58%.
Электродвигатель в стандартном исполнении мощностью 37 кВт, с числом оборотов 1500 в минуту. Тип - асинхронный двигатель 5А200М4.
Масса насоса - 417 кг.

Зависимость комплектуемого двигателя грунтовых насосов от плотности перекачиваемых гидросмесей:
- при плотности смеси 1300 кг/м³: электродвигатель мощностью 37 кВт;
- при плотности 1600 кг/м³ применяют электродвигатели мощностью 45 кВт;
- при плотности 2200 кг/м³: электродвигатели мощностью 75 кВт.
